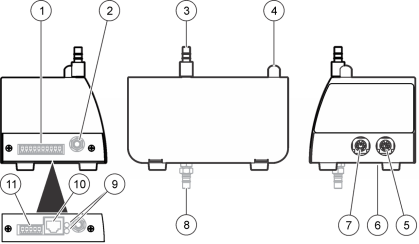

图1 产品概述

1. 电源输入和通信连接器，10 针a

2. 真空源管件 （或快速连接管件）

3. 样品进气口管件

4. 状态指示灯 (表格 1)

5. 服务端口和可选灯栈端口

6. DIP 开关，网络地址a

a. 所有设备 （以太网除外）

b. 仅以太网设备

7. 相对湿度 (RH) 和温度传感器端口

8. 真空源管件 （另一位置）

9. 连接指示灯b

10. 以太网 RJ45 连接器b

11. 电源输入连接器，5 针b
